Vyvažování drtičů a mlýnů: Práce v extrémních podmínkách
Specifika: drtící zařízení pracuje v nejnáročnějších podmínkách — rázová zatížení, abrazivní opotřebení a usazování materiálu. Vyvažování zde vyžaduje zvláštní přístup.
Úvod
Drtiče a mlýny patří mezi nejnáročnější zařízení v provozu. Jejich rotory pracují pod konstantními rázovými zatíženími, trpí extrémním abrazivním opotřebením a dochází u nich k usazování zpracovávaného materiálu.
Klíčový problém: nevývažek zde není statický — neustále se mění s opotřebením nebo poškozením pracovních prvků (kladiv, bijáků, nožů).
Typy drtícího zařízení
Foto 1. Vyvažování drtiče v závodu Nestlé: příprava zařízení pro vibrodiagnostiku a vyvažování ve výrobních podmínkách
1. Kladivové drtiče
Provedení: rotor s kloubově uloženými kladivy, která se volně kývají na svých čepech.
Problémy s nevývažkem:
- Nerovnoměrné opotřebení kladiv — jedno se může opotřebovat více než ostatní
- Zlomení kladiva — náhlá ztráta hmoty vytváří silný nevývažek
- Usazování materiálu — mokrý nebo lepivý produkt se přichytává nerovnoměrně
2. Nárazové drtiče a mlýny
Provedení: rotor s pevně uchycenými bijáky nebo noži.
Problémy s nevývažkem:
- Jednostranné opotřebení — při zpracování abrazivního materiálu
- Třísky a trhliny v pracovních prvcích
- Nárazy na kovové předměty — mohou ohnout nebo zlomit biják
Specifické problémy drtícího zařízení
Problém 1: Extrémní a nerovnoměrné opotřebení
Příčina: abrazivní materiál (ruda, štěrk, uhlí) rychle brousí pracovní prvky. Opotřebení probíhá nerovnoměrně kvůli nehomogenitě materiálu a způsobu podávání.
Důsledky: nevývažek rychle narůstá. Pokud kladivo vážilo 5 kg a po měsíci provozu váží 4,5 kg, je to pro rotor již vážný nevývažek.
Specifika vyvažování drtičů

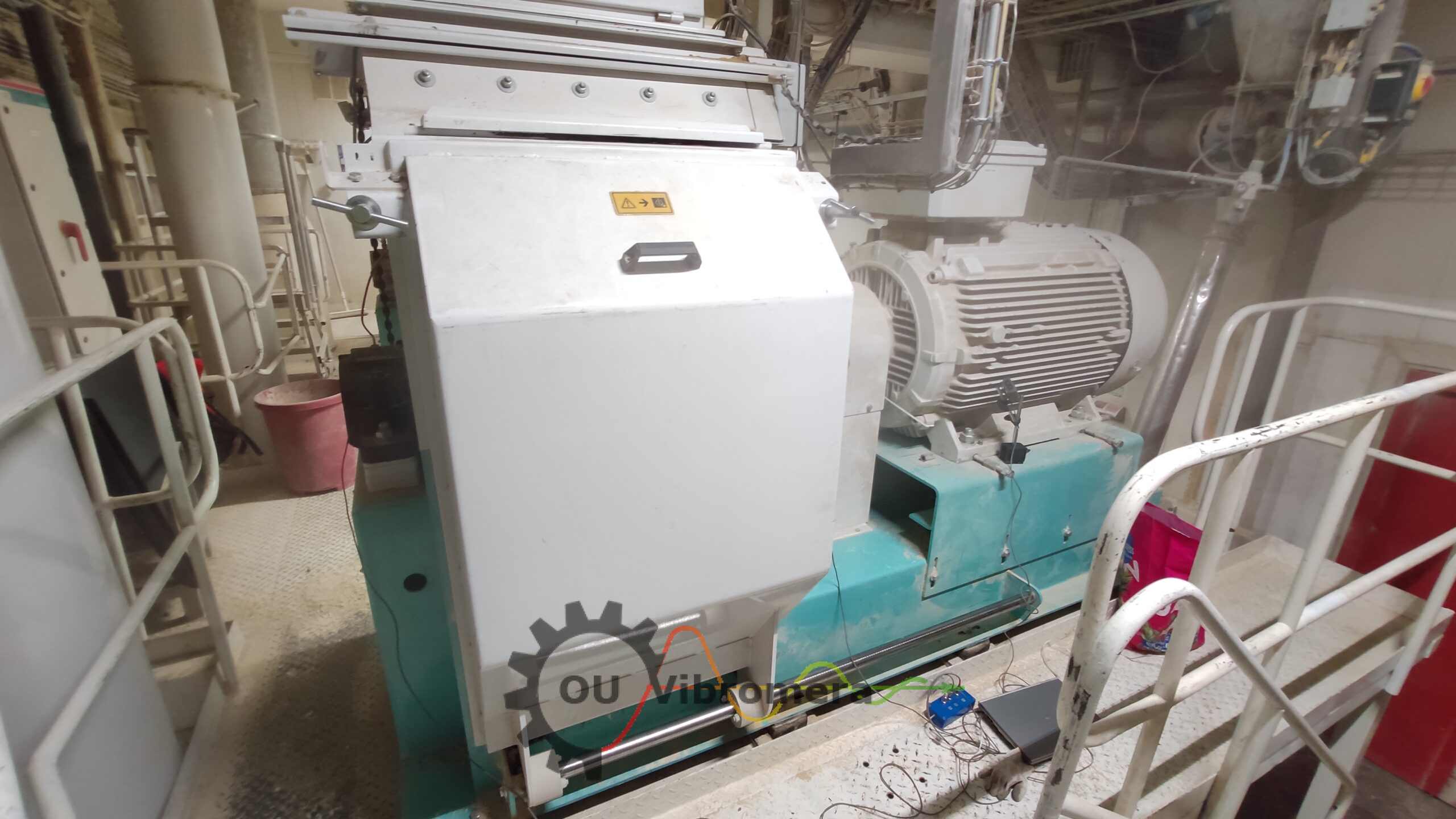

Foto 2. Vyvažování drtiče: senzory vibrací upevněné na ložiskových stojanech při měření pro stanovení nevývažku
Příprava: kriticky důležitá!
- Čistění rotoru: odstraňte VŠE, co se usadilo. Používejte škrabky, tlakovou vodu a stlačený vzduch
- Kontrola kladiv/bijáků: zkontrolujte celistvost KAŽDÉHO prvku. Trhliny nebo třísky znamenají výměnu
- Kontrola upevnění: dotáhněte všechny šrouby. Drtiče pracují s nárazy, takže upevnění se uvolňuje
- Základ: zkontrolujte kotevní šrouby. Rázová zatížení je mohou uvolnit
Praktická doporučení
Kontrolní seznam před vyvažováním drtiče
- Čistění: rotor vyčištěn od veškerého usazeného materiálu (100 %)
- Kontrola: všechna kladiva/bijáky jsou nepoškozené, bez trhlin
- Kompletnost: počet kladiv odpovídá konstrukčnímu provedení
- Symetrie: jsou-li kladiva opotřebená, vyměňte celou sadu za nová
- Upevnění rotoru: šrouby dotaženy, klíny na místě
- Ložiska: bez vůle, bez přehřívání, mazivo v pořádku
- Základ: kotevní šrouby dotaženy, bez trhlin
Případ ze skutečné praxe: drtič v závodě na výrobu betonových prefabrikátů
Výchozí situace
Předmět: kladivový drtič pro drcení štěrku
Problém: silné vibrace (12 mm/s), hluk, trhliny v základu
Příčina: 3 ze 24 kladiv zlomeny, ostatní opotřebovány nerovnoměrně
Provedené práce
- Zastavení drtiče, sejmutí krytů
- Kontrola rotoru — nalezena 3 zlomená kladiva
- Výměna CELÉ sady kladiv (24 kusů) za nová
- Vyvažování rotoru ve vlastních ložiscích pomocí Balanset-1A
- Zpevnění základu (vyztužení betonem)
Výsledek
- Vibrace sníženy z 12 na 2,8 mm/s (v mezích normy)
- Hluk snížen o ~15 dB
- Výkon zvýšen o 8 %
Ekonomika
Náklady:
- Sada kladiv (24 kusů): 7 200 €
- Vyvažování: 1 400 €
- Zpevnění základu: 1 800 €
- CELKEM: 10 400 €
Roční přínos:
- Odvrácené prostoje: 15 dní × 3 200 € = 48 000 €
- Trojnásobná životnost ložisek: úspora 4 800 €/rok
- Nárůst výkonu o 8 %: +14 000 €/rok na přídavném zisku
- Celkový přínos: 66 800 €/rok
ROI: 66 800 € / 10 400 € = 6,4× (návratnost za 2 měsíce)
Závěr
Vyvažování drtícího zařízení je práce v extrémních podmínkách, která vyžaduje zvláštní přístup. Klíčové předpoklady úspěchu jsou:
- Důkladná příprava: čistění, kontrola a výměna opotřebených prvků jako sady
- Spolehlivé upevnění: korekční závaží musí odolávat rázovým zatížením
- Pravidelnost: vyvažovat podle skutečného opotřebení, ne pouze podle harmonogramu
- Komplexní přístup: vibrace + základ + ložiska + pohon
Při správném přístupu se vyvažování drtiče vrátí za 2–3 měsíce díky odvrácení prostojů a prodloužení životnosti zařízení.
Vyvažování drtícího zařízení
Přístroje pro vyvažování a specializované služby
Rychlý kontrolní seznam
- Odstraňte veškerý nashromážděný materiál z rotoru
- Zkontrolujte každé kladivo nebo narážku na trhliny
- Vyměňte opotřebovaná kladiva jako kompletní sadu
- Dotáhněte šrouby rotoru a zkontrolujte pera
- Zkontrolujte ložiska na vůli a přehřátí
- Dotáhněte kotevní šrouby základu a zkontrolujte trhliny
